2021年电气工程师《供配电专业》模拟试题(2021-11-09)

发布时间：2021-11-09

2021年电气工程师《供配电专业》考试共题，分为。小编为您整理精选模拟习题10道，附答案解析，供您考前自测提升！

1、选择10kV馈线上的电流互感器时，电流互感器的接线方式为不完全星形接线，若电流互感器与测是仪表相距40m ,则其连接线长度应为（ ）。【单选题】

A.40m

B.69.3m

C.80m

D.23.1m

正确答案:B

答案解析:设从电流互感器到仪表的二次线路单向长度为L，连接导线的等效长度为：①电流互感器不完全星形接线情况，可用于测量各相间电压，但是不能测量对地电压，广泛用于20kV及以上中性点不接地或经消弧线圈接地的系统中，采用不完全星形接线时，连接线长度应满足：；②对称三相负荷,测量一相电流（一相式接线)，；③三相星形连接，中性线上无电流流过，不计中性线阻抗，，导线计算长度小,测量误差小，用于110kV及以上线路和发电机、变压器等重要回路。

2、欲将正弦波电压移相90°，应选用的电路为（）。【单选题】

A.比例运算电路

B.加法运算电路

C.积分运算电路

D.微分运算电路

正确答案:C

答案解析:在运算放大电路中，同相比例运算放大电路输入信号与输出信号同相，反相比例运算放大电路输入信号和输出信号相位相差180°，积分运算电路输出信号滞后输入信号90°，微分运算电路输出信号超前输入信号90°。因而积分运算电路可实现正弦波电压移相90°。

3、三相发电机的三个绕组的相电动势为对称三相非正弦波，其中一相为。如图1-4-3所示，如果将三相绕组接成三角形，则安培表A的读数为（　　）。（设每相绕组对基波的阻抗为Z=3+j1Ω）图1-4-3【单选题】

A.20.9A

B.26.9A

C.73.5A

D.25.9A

正确答案:C

答案解析:各次谐波下的阻抗为：①基波：Ω；②三次谐波：Ω； ③五次谐波：Ω；④七次谐波：Ω； ⑤九次谐波：Ω。 各次谐波下的电流有效值为：①基波：A；②三次谐波：A；③五次谐波：A；④七次谐波：A；⑤九次谐波：A。 故总的电流有效值为：。

4、 如图所示，电路电压含有基波和三次谐波，基波角频率为。若要求中不含基波分量而将u中的三次谐波分量全部取出，则C的值等于（）。【单选题】

A.10μF

B.30μF

C.50μF

D.20μF

正确答案:A

答案解析:由题意知中不含基波分量，说明电感L和电容C所在的支路发生串联谐振，该支路相当于短路。串联谐振容抗和感抗大小相等，有，求得：。

5、十进制数0.25转换为二进制数为（）。【单选题】

A.00000000.01

B.00100010.1

C.00000000.001

D.00100010.001

正确答案:A

答案解析:十进制数小数转换为二进制数的方法是乘2取整法：将小数部分连续乘以2，取乘数的整数部分作为二进制数的小数。具体到本题： 0.25×2=0.5……0 0.5×2=1……1将整数部分正序排列，为0.01。

6、一台隐极同步发电机并网运行时，如果不调节原动机，仅减少励磁电流，将引起（）。【单选题】

A.功角δ减小，电磁功率最大值减小

B.功角δ减小，电磁功率最大值增大

C.功角δ增大，电磁功率最大值减小

D.功角δ增大，电磁功率最大值增大

正确答案:C

答案解析:若不调节原动机，则输入有功功率不变，即发电机输出的有功功率也不变。减小励磁电流，则空载电势减小，又m、U和Xc为常量，由，可得减小。原动机输出功率保持不变，根据功角特性表达式为：，由于空载电势减小，要保持输出功率不变，则需sinδ增大，所以δ增大。

7、 CMOS集成施密特触发器组成的电路如图（a）所示，该施密特触发器的电压传输特性曲线如图（b）所示，该电路的功能为（）。【单选题】

A.双稳态触发器

B.单稳态触发器

C.多谐振荡器

D.三角波发生器

正确答案:C

答案解析:施密特触发器属于“电平触发型”电路。其输入、输出特性是当输入电压上升到电平时，触发器翻转，输出负跳变；一段时间后，输入电压回降到电平时，输出并不回到初始状态，直到输入继续下降到电平时，输出才翻转至高电平（正跳变）。用公式：表示，称为施密特触发器的滞后电压。由施密特触发器和电阻、电容组成多谐振荡器。

8、电力系统的部分接线如图所示，各级电网的额定电压示于图中，设变压器工作于+2.5%的抽头，工作于主抽头，工作于-5%抽头，这些变压器的实际变比为（ ）。【单选题】

A.

B.

C.

D.

正确答案:A

答案解析:变压器的一次绕组相当于用电设备，其额定电压等于用电设备的额定电压，若变压器直接与发电机相连时，其额定电压等于发电机的额定电压，变压器二次绕组相当于供电设备，考虑变压器内部的电压损耗，二次绕组的额定电压比网络的额定电压高10%，根据上述要求，计算各个变压器的额定电压：①变压器实际变比为10.5/[121×(1+2.5% ) ]=10.5/124.025 ;②变压器实际变比为 110/38.5 ;③变压器实际变比为33.25/11。

9、关于D/A转换器，下列说法不正确的是（）。【单选题】

A.输入二进制数的n位D/A转换器的n越大，分辨率越低

B.D/A转换器的电路的基本结构主要包括电子开关、电阻网络和求和电路三部分

C.D/A转换器电压型R-2RT型电阻网络的特点是从每个节点向左、右、下三个方向看，等效电阻都为2R

D.D/A转换器中的求和电路是由具有负反馈的运算放大器构成的

正确答案:A

答案解析:输入二进制数的n位D/A转换器的n越大，分辨率越高。

10、—幅值为的无限长直角行波沿波阻抗为Z的输电线路传播至开路的末端时，末端节点上电压值是（ ）。【单选题】

A.

B.

C.0

D.

正确答案:D

答案解析:线路末端开路相当于在末端接了一条波阻抗为无穷大的导线，电压反射波和入射波叠加，使末端电压上升1倍，电流为零。波到达开路的末端时，磁场能量全部转变为电场能量，使电压上升1倍。

下面小编为大家准备了 电气工程师 的相关考题，供大家学习参考。

---

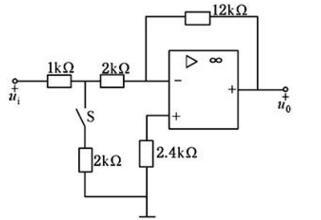

电路如图所示，当开关S断开时，电路的运算关系是（　　）。

A．u0=-6ui
B．u0=-4ui
C．u0=5ui
D．u0=9ui

答案：B

解析：

---

水平放置的渐扩管如图6-14所示，如忽略水头损失，断面形心点的压强有以下关系（ ）。

A. P1>P2 B. P1=P2
C. P12 D.不定

答案：C

解析：

提示：不计损失则流速小的地方测压管水头大，在水平管中测压管水头大的断面压强大。

---

如上题所给数据，则该电机额定运行时的电流IN为（）A。
（A）13.83 （B）27.48 （C）23.95 （D）15.87

答案：D

解析：

---

在变电所电气设备与工频电压的配合中，已知对处于I级污秽区的220kV变电所，标准要求设备户外电瓷绝缘的爬电比距应不小于1.60cm/kV。试计算设备户外电瓷绝缘的爬电距离L，并说明I级污移区电气设备爬电比距的取值应不小于1.60cm/kV时的户外电瓷绝缘的瓷件平均直径DM的大小。
I级污秽区电气设备爬电比距A的取值应不小于1.60cm/kV,是在户外电瓷绝缘的瓷件平均直径DM为（）的条件下规定的。
A.Dm 3OOmm; B.300mm≤Dm≤400mm；
C.300mm≤Dm≤500mm; D.Dm 500mm。

答案：A

解析：

根据DL/T620-1997有关
根据计算式（34)增大系数Kd的相关说明，I级污秽区电气设备爬电比距A的取值应不小于1.60cm/kV,是在户外电瓷绝缘的瓷件平均直径Dm 300mm的条件下规定的。
