2022年电气工程师《发输变电专业》模拟试题(2022-03-30)

发布时间：2022-03-30

2022年电气工程师《发输变电专业》考试共题，分为。小编为您整理精选模拟习题10道，附答案解析，供您考前自测提升！

1、图所示对称三相星形联接负载电路中，已知电源线电压=380V ,若图中m点处发生断路，则图中电压等于（）V。【单选题】

A.0

B.220

C.330

D.380

正确答案:C

答案解析:设：，，，m点发生断路后，N点的电压为：，则：，其有效值为：=330V。

2、如图所示桥式整流电容滤波电路,若负载电阻开路，则用直流电压表测得输出电压为（）。【单选题】

A.14

B.12

C.9

D.4.5

正确答案:A

答案解析:二极管全桥整流电路。在电容滤波电路中，若开路，当时二极管截止，C放电，由于无放电回路，所以Uc保持不变，此时；若接入(且C较大）时，。所以负载开路时输出电压。

3、变压器负序阻抗与正序阻抗相比，其值（）。【单选题】

A.比正序阻抗大

B.与正序阻抗相等

C.比正序阻抗小

D.由变压器接线方式决定

正确答案:B

答案解析:电抗代表磁通对电路的影响所转化的电路参数。由于变压器为静止元件，无论施加正向的磁场还是反向的磁场，对变压器都没有影响，所以正序电抗等于负序电抗。而零序阻抗受组别和变压器形式的影响，有不同的值。

4、中性点非有效接地配电系统中性点加装消弧线圈是为了（）。【单选题】

A.增大系统零序阻抗

B.提高继电保护装的灵敏性

C.补偿接地短路电流

D.增大电源的功率因数

正确答案:C

答案解析:中性点不接地系统发生单相接地时，由于对地电容电流的存在，易出现电弧引起的谐振过电压。为了使电弧容易熄灭，在电容电流较大的35kV或10kV电网中采用中性点经消弧线圈(电感线圈)接地，目的是补偿电容电流，从而避免谐振过电压的出现。

5、对于电压互感器，以下叙述不正确的是（）。【单选题】

A.接地线必须装熔断器

B.接地线不准装熔断器

C.二次绕组必须装熔断器

D.电压互感器不需要校验热稳定

正确答案:A

答案解析:对于高压互感器（包括电压互感器和电流互感器），以防止绝缘失效高压侧窜入低压侧，危及低压侧人身和设备安全，二次侧必须可靠接地，且接地线不能装熔断器，以避免熔断器熔断后带来的接地失效。此外，3~35kV电压互感器一般经隔离开关和熔断器接入高压电网。在110kV以上的配电网装置中，由于高压熔断器制造困难且价格较高，同时高压配电装置的可靠性要求也高，因此电压互感器只经隔离开关与电网连接，装在二次绕组侧的熔断器起到过负荷保护作用，防止互感器二次回路发生短路故障时烧坏互感器，二次绕组侧的中线上一律不装溶断器。电压互感器因为并联在系统中，没有短路电流流过，所以不需要校验热稳定。

6、同步发电机突然发生三相短路后定子绕组中的电流分量有（）。【单选题】

A.基波周期交流、直流，倍领分量

B.基波周期交流、直流分量

C.基波周期交流、非周期分量

D.非周期分量、倍领分量

正确答案:A

答案解析:无阻尼绕组发电机突然发生三相短路后，定子绕组中含有：①基波周期分量（含强制分量和自由分量），基波自由分量的衰减时间常数为；②直流分量（自由分量），其衰减时间常数为；③倍频交流分量（若d、q磁阻相等，无此量），其衰减时间常数为；而转子绕组中仅含有直流分量和基频分量。产生这些分两的主要原因：①三相短路瞬间，由于定子回路阻抗减小，定子电流突然增大，电枢反应使得转子绕组f中磁链突然增大，f绕组为保持磁链守恒，将增加自由直流分量，并在定子回路中感应基频交流，最后定子基频分量与转子直流分量平衡（其中的自由分量要衰减为0)。②同样，定子绕组为保持磁链守恒，将产生一脉动直流分量(脉动是由于d、q不对称)，该脉动直流可分解为恒定直流以及倍频交流，并在转子中感应出基频交流分量。这些量均为自由分量，最后衰减为0。

7、如图所示，为（）。A.5.76∠51.36°VB.5.76∠38.65VC.2.88∠51.36VD.2.88∠38.64V【单选题】

A.a

B.b

C.c

D.d

正确答案:B

答案解析:等效电路如图所示。利用理想变压器特性以及KVL定律列写方程：解得：

8、计算功率损耗的公式为（）。【单选题】

正确答案:A

答案解析:在进行简单电力网潮流计算时，电力线路和变压器绕组的等值阻抗中流过功率时要引起功率损耗，其计算公式为：。

9、在同一测试条件下，测得三个同型号二极管的参数如表所示，其中性能最好的一个二极管是（ )。【单选题】

A.A

B.B

C.C

D.D

正确答案:B

答案解析:从参数表中可看出三个二极管的正向电流、反向击穿电压均相等,反向电流越小的二极管单向导电性越好，即性能越好。

10、若电路中L=1H , C=100μF时，恰好有。则此时领率f为下列哪项数值?（）【单选题】

A.17kHz

B.15.92kHz

C.20kHz

D.21kHz

正确答案:B

答案解析:由题知，即，可得：，又ω=2πf，所以频率为：。

下面小编为大家准备了电气工程师的相关考题，供大家学习参考。

某发电厂拟采用悬挂高度为29m的两根平行避雷线和一高度也是29m的独立避雷针联合作为髙度为16m设施的防雷保护。现已知两根平行避雷线间距离为24m,长度为46m；-雷针与最近一根避雷线两端的距均是46m,现按有关公式计算、校验此方案的可行性（被保护设施均在避雷线间和避雷线与避雷针间所形成的平行四边形和三角形保护范围内）。
校验结果是（）。
A.被保护设施在两根平行避雷线的保护范围内；
B.被保护设施在避雷针保护范围内；
C被保护设施超出两跟平行避雷线和避雷针联合的保护范围；
D.被保护设施全在两根平行避雷线和避雷针的联合保护范围内。

答案：D

解析：

根据DL/T620—19975.2节的相关规定。
因hx≥0.5h，故bx=0.47(h0-hx）P=O.47(17.5-16)X1.0=0.7(m)。
(式中：h0=h—D/4P=29—46/4X1.0=17.5)
根据计算结果bx=0.7m≥0，则全部面积受到保护。即被保护设施全在两根平行避雷线和避雷针的联合保护范围内。

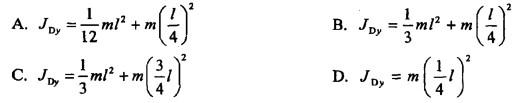

如图4-61所示匀质杆AB长l，质量为C。点D距点A为1/4l。杆对通过点D且垂直于的轴y的转动惯量为（）。
